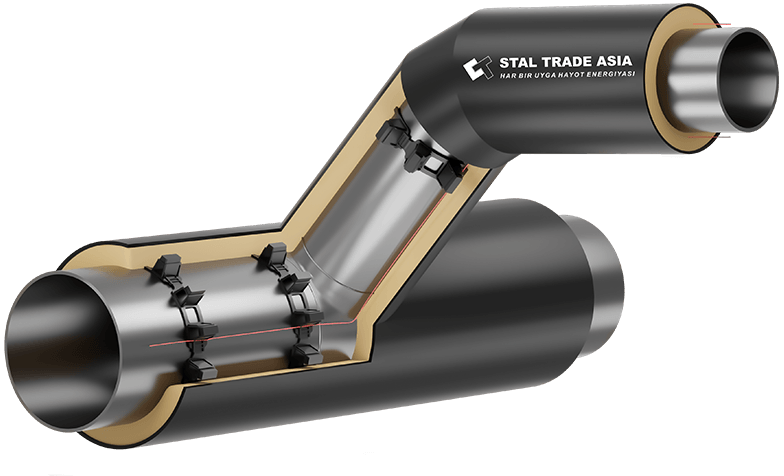

Фасонные изделия в ППУ изоляции

Что такое ППУ фитинги и фасонные изделия?

Фасонные изделия (фитинги) в теплоизоляции ППУ — это элементы трубопровода различных форм и размеров в защитной полиэтиленовой или оцинкованной оболочке, аналогичные тем, которые используются при изготовлении труб ППУ.

Фасонные изделия служат для объединения отдельных отрезков труб в единый герметичный трубопровод, а также для управления потоком рабочей среды: изменения направления движения, слияния или деления, расширения или сужения, прекращения подачи, слива, выпуска воздуха и др.

Качество материалов, используемых при производстве фасонных изделий ППУ, соответствует требованиям ГОСТ 30732-2020. Изоляция элементов трубопровода в области стыков производится прямо по месту установки с помощью комплектов КЗС.

К фасонным изделиям относят компенсаторы, отводы, тройники, ответвления, опоры, переходы различных видов и прочую арматуру.

Назначение фасонных изделий ППУ

К фасонным изделиям относят компенсаторы, отводы, тройники, ответвления, опоры, переходы различных видов и прочую арматуру.

Отводы стальные ППУ

ППУ отводы используются при прокладке трубопроводов всех видов для изменения направления трубы под различными углами в горизонтальной или вертикальной плоскости. Изготавливаются по тому же принципу что и обычные трубы с теплоизоляцией.
В стандартном исполнении имеют угол изгиба 30, 45, 60 и 90 градусов. Для удобства монтажа могут выполняться с коротким (300 - 400 мм) и стандартным (1000 мм) плечом.

Тройники стальные ППУ

ППУ тройники, как и отводы, являются основным элементом любого трубопровода. Основное назначение тройников ППУ – разделение или объединение потоков рабочей среды путем присоединения к магистральной трубе дополнительных ответвлений.
Различают равнопроходные (диаметр ответвлений совпадает с диаметром основной трубы) и неравнопроходные (диаметр ответвлений меньше диаметра основной трубы). Изготавливаются исходя из параметров магистральной трубы в виде тройников, тройников с шаровым краном воздушника, тройников параллельных, тройниковых ответвлений и др.

Переходы стальные ППУ

ППУ переходы представляют собой отрезки труб в теплоизоляции с различными размерами входных и выходных отверстий. Применяются в случае необходимости соединения нескольких участков трубопровода разного диаметра в единую систему.
Различают концентрические (соединение труб на одной оси и имеет форму равномерно сужающегося усеченного конуса) и эксцентрические (соединение труб на разных осях) переходы. Переходы стальные ППУ могут использоваться как в подвесных, так и в вертикальных трубопроводах.

Неподвижные опоры ППУ

Опоры неподвижные ППУ - теплоизолированный элемент трубопровода, придающий ему прочность и устойчивость. В частности, неподвижные опоры обеспечивают отсутствие осевых смещений труб при включении и выключении транзита рабочей среды. Эти фасонные изделия ППУ являются универсальным элементом, который можно без ограничений использовать в трубопроводах любого назначения.

Опоры изготавливаются в виде щитов квадратной формы с приваренными с обеих сторон стальными патрубками одинакового диаметра, утепленных пенополиуретаном. В зависимости от климатических условий эксплуатации фасонная изоляция труб может выполняться в стандартной (используются в районах, для которых характерна мягкая, короткая зима и засушливое лето с малым количеством осадков) и усиленной (для районов с суровым климатом с экстремально низкими температурами) теплоизоляции.

Скользящие опоры ППУ

Опоры скользящие ППУ - теплоизолированные подвижные элементы трубопровода, обеспечивающие перемещение трубы только вдоль ее оси. Состоят из опорной подушки, круглого держателя, зажимов и резиновых подкладок (опционально). Являются универсальным элементом трубопровода и могут применяться при строительстве магистралей различного назначения независимо от силы и частоты рабочих нагрузок. Скользящие опоры можно устанавливать как горизонтально, так и вертикально на наземных или подземных трубопроводах.
При монтаже скользящих опор на трубе ППУ нужно рассчитать расстояние между опорами, зависящее от типа трубопровода и диаметра трубы. При монтаже важно учитывать, что неравномерное размещение опор может вызвать неправильное распределение нагрузок, что повлечет за собой повышенные риски возникновения аварийных ситуаций.

Компенсаторы сильфонные ППУ

Компенсаторы ППУ применяются для компенсации теплового расширения труб в результате колебаний температуры рабочей среды, а также для поглощения энергии вибрации, которая может возникнуть при эксплуатации трубопровода. Таким образом, установка компенсаторов позволяет снизить износ трубопровода за счет осевых деформаций и тем самым значительно продлить срок его службы.
Основой сильфонного компенсатора является тонкая стальная гофра с приваренными с двух сторон прямолинейными участками трубы. Вся конструкция утепляется пенополиуретаном и помещается в защитный полиэтиленовый или оцинкованный корпус. Параметры сильфонных компенсаторов выбирают исходя из параметров трубопровода.

Концевые элементы ППУ трубопроводов

Концевые элементы ППУ представляют собой теплоизолированные прямые участки трубы с заглушкой. Используются как сборные узлы для подключения системы СОДК, предназначенной для контроля за состоянием трубопровода и характеристиками транспортируемой рабочей среды.
Параметры концевых элементов подбираются исходя из размеров трубопровода, к которому они подключаются.

Производство фитингов ППУ в Ташкенте

ООО «Stal Trade Asia» располагает собственными производственными мощностями для изготовления фасонных изделий для комплектации трубопроводов в ППУ изоляции. Опыт, технологии и современное оборудование позволяют выпускать продукцию, которая отвечает международным стандартам. Производственная технология позволит начать монтаж без задержек.

Продукция прослужит десятки лет, потому что мы используем новые стальные трубы, пенополиуретан на основе CO₂ с минимальным показателем теплопроводности, и оболочки из первичных гранул ПЭ или герметично скрепленных оцинкованных листов

Стоимость фасонных изделий (фитингов) ППУ в Ташкенте

В нашем каталоге ППУ изоляции можно ознакомиться с базовыми ценами для предварительного расчета поставки фасонных изделий для трубопроводов ППУ.

Ценообразование изготовления фасонных изделий для ППУ трубопроводов зависит от нескольких факторов:

Купить фитинги ППУ в Ташкенте

Заказать фасонные изделия для комплектации трубопроводов ППУ можно, позвонив в офис нашей компании, или оформить заявку на нашем сайте– наши специалисты всегда на связи: проконсультируют, посчитают, расскажут.

Для профильных специалистов, из компаний, занимающихся строительством, монтажом и обслуживанием тепловых сетей и систем водоснабжения предлагаем индивидуальные условия сотрудничества.
